PEM-25小型桌面電磁鐵磁場

1、概述

1.1、PEM-25電磁鐵電磁場采用單扼臥式結構、自然冷卻方式的小型臺式桌上電磁鐵，具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便的特點。

1.2、電磁場工作氣隙調節輕便靈活，極頭極柱一體化結構設計、V型槽結構調節工作氣隙大小，調節裝卸方便，極面直徑為20mm，工作氣隙最大為50mm。

1.3、小型電磁鐵工作氣隙結構調整采用力田專利技術設計。

1.4、小型電磁鐵既可用于磁場參數的測量，也可在小氣隙時用于試樣產品的磁化與磁場試驗、測試等。

1.5、PEM-25電磁鐵的主要特點是小型輕量，可滿足特殊情況的實驗測試要求。

2、技術參數

2.1、極柱：40mmX40mm

2.2、極面：Φ20mm

2.3、工作氣隙：0～50mm連續可調

2.4、磁感應強度：工作氣隙35mm時，H ≥ 0.2T

2.5、最大磁場：工作氣隙5mm時，H ≥ 1.5T

2.6、剩磁：氣隙10mm時，H ≤2mT

2.7、工作電流：DC 0～5.0A

2.8、線包絕緣電阻：＞10MΩ

2.9、冷卻方式：自然風冷。

2.10、電磁鐵尺寸：260 mm（L）×180mm（W）×200mm（H）

2.11、重量：   26kg

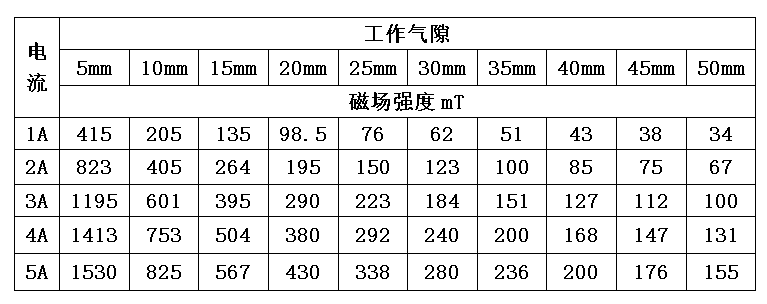

3.0、磁場參考表
